?SONIC超聲波小型液體流量計SLF-500

株式會社ソニック成立于2003年10月1日,下記為SONIC主要經營品種
一：工業模塊
超聲波氣體流量計
防爆型超聲波氣體流量計
蒸汽用超聲波氣體流量計
超聲波液體流量計
超聲波小流量液體流量計
超聲波界面水平計
二：氣象模塊
氣象觀測系統
超聲波風向風速計
超聲波風向風速溫度計
用于凈化間的超聲波風速計
用于隧道的超聲波風速計
超聲波積雪深度計
多普勒聲雷達

三：特點:

夾緊方式安裝傳感器，不需要切斷管道
測量流量的范圍寬
低功耗
體積小

四：規格:
●變換器

型號：SLF-500

測量方式?????????? ：??? 超聲波脈沖傳輸時間差運算方式。

測量精度????? ：? ±2 %RD（流速范圍1m/s～10 m/s）

±2 cm/s（流速范圍0m/s～1 m/s）

流體條件????? ：? 水，其它（可以輸入相應的超聲波速度）

測量流體溫度? ：? 0～60℃

適用管道????? ：? 口徑：15mm～300mm（適用外徑20mm以上）

材質：聚氯乙烯，SUS，其它（輸入相應的超聲波速度）

?

求平均值的時間：??? 標準10秒（0～20秒可按1秒為單位任意設定）

結構????????????????? ：??? 防水型（相當于防水等級IP67）

殼體材質?????????? ：??? ADC12

外涂色????????????? ：??? 孟賽爾5Y8/1.5

儀表周圍溫度??? ：??? 0～+50℃

儀表周圍濕度??? ：??? 不結露

電源????????????????? ： ? AC85～264V ， 50/60Hz

功耗????????????????? ：??? 2.5VA以下

安裝方法?????????? ：??? 接50mm管道（面板可安裝在墻上）

?

輸出部分

? 模擬輸出?????? ：??? 輸出內容：瞬時流量（正向流與反向流）

輸出信號：DC4～20mA

負載電阻：450Ω以下

輸出時間常數：0～20秒

流量低切：0～10%（步長1%）

接點輸出?????? ：??? 輸出內容：正向流累計脈沖、反向流累計脈沖、超聲波接收異常、

上限流量、下限流量，任意選擇。

輸出信號：3路集電極開路無電壓接點輸出。

接點額定值：DC30V，0.25A

累計單位：0.1L,1L,10L,100,1m3,10m3,任選

累計脈沖寬度：1.6ms，50ms，任選

累計低切：0～10%（步長1%）

數字輸出?????? ：??? 輸出內容：瞬時流量，累計流量，報警信息

通信方式：RS-232C

?

顯示部分

LCD顯示?????? ：??? 16字×2行（帶背光燈）

顯示內容?????? ：??? 瞬時流量，累計流量

參數設定功能

設定項目?????? ：??? FS流量，流量單位，累計單位，其它

●檢測器

型號????????????????? ：??? SLT-20P

材質????????????????? ：??? PEEK，SUS304

檢測器形狀?????? ：??? 夾緊型（安裝在管外壁）

安裝方式?????????? ：??? V型或Z型

安裝地點溫度??? ：??? -20～+70℃

連接電纜?????????? ：??? 標準10m 1.5C-QEV（聚氯乙烯管的情況，最大可延長到30m）

重量????????????????? ：??? 約400g

檢測器安裝位置：??? 傳感器安裝位置的上游接10D以上的直管，下游接5D以上的直管。

（D為管內徑）

結構????????????????? ：??? IP63

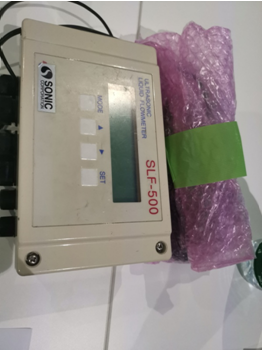

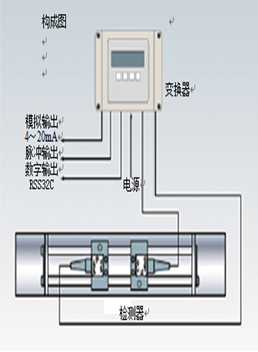

五：產品圖片：
